| 機器名称 | 2Kクライオスタット |  |
|---|
| 仕様等 | 温度範囲：1.8～300K
取付け：真空槽：JIS400フランジ、ゴニオ：300Φ用
その他：・AL窓
・ω回転（±180°）
・希釈冷凍機インサート使用可
|
| 注意事項 | |
now loading...

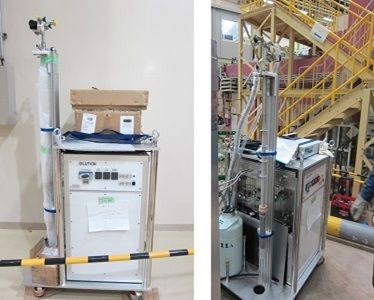

| 機器名称 | 希釈冷凍機 |  |
|---|
| 仕様等 | 温度範囲：100mK～40K
最大試料空間：40mmΦ×95mmH
組み合わせ機器：7T超伝導マグネット
、2Kクライオスタット
その他：
|
| 注意事項 | |
now loading...
| 機器名称 | 3He冷凍機 |  |
|---|
| 仕様等 | 温度範囲：0.3～300K
取付け：真空槽：JIS400フランジ、ゴニオ：300Φ用
その他：・AL窓
・ω回転（±135°）
使用可
|
| 注意事項 | |
now loading...

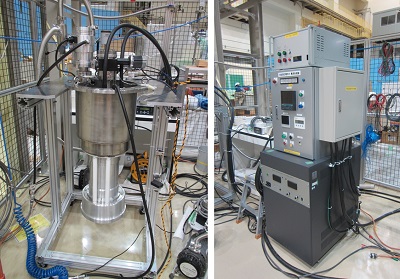

| 機器名称 | ニオブ高温炉 |  |
|---|
| 仕様等 | 最大温度：1600℃（真空中）、1000℃（ヘリウムガス中）
最大試料サイズ：35mmΦ×100mmH
取付け：真空槽：JIS400フランジ、ゴニオ：300Φ用
その他：・AL窓
・ω回転（±180°）
BL運転実績：BL14、BL15
、BL18
|
| 注意事項 | |
now loading...

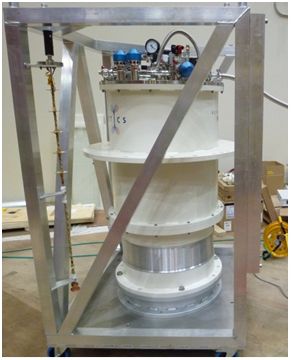

| 機器名称 | 縦磁場7T超伝導マグネット |  |
|---|
| 仕様等 | 最大磁場：7T（-7Tで逆磁場）縦磁場
ただし、現状ではmax 6.85T
ボア径：50mm
温度範囲：3～300K（最低温実績：1.5K＠VTI、シングルショット：1.07K＠VTI）
開口角：±10°（鉛直方向）、330°（水平方向）
取付け：真空槽：JIS800フランジ、ゴニオ：700Φ用
その他：・AL窓
・ω回転（±180°）
・液体Heの継ぎ足しは2日毎（条件により異なる）
・機器事前立ち上げには約2日必要
・希釈冷凍機インサート使用可
BL運転実績：BL01、BL14、BL15、BL17、BL18 |
| 注意事項 | 周囲環境で最大磁場が制限されます。詳細は、利用を希望するBL装置グループにお問い合わせ下さい。 |
now loading...
| 機器名称 | 高温用試料スティック |  |
|---|
| 仕様等 | 温度仕様：室温～1,600K
温度計仕様：タングステンレニウム熱電対
温度計本数：2
|
| 注意事項 | |
