BL16 SOFIA

BL16実験装置＜SOFIA＞の仕様は中性子実験装置のページをご覧下さい。

now loading...

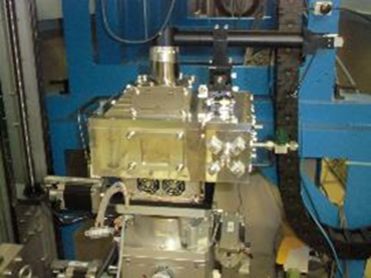

機器名称	レーザー加熱装置
仕様等	IRレーザー(100W, 880nm)を備えた真空チェンバー。温度領域: 室温～400℃ 加熱速度: 室温から200℃の加熱で約10秒試料サイズ: 直径2インチ以下真空対応クラス4レーザーを使用するため別途安全教育等が必要
注意事項	使用を希望する際は申請前に要相談

now loading...

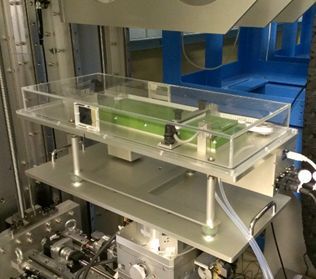

機器名称	Langmuirトラフ
仕様等	液面上に単分子膜を作成するための容器チラーで温調可能ビームの照射面積: 30mm x 30mm 必要な水の量: 100mL
注意事項

now loading...

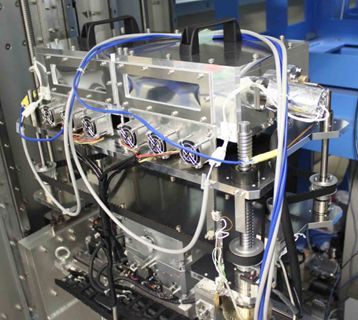

機器名称	ヒーターステージ
仕様等	2個の真空チェンバー中それぞれに100mm x 150mmのシリコンステージを搭載し、ラバーヒーター(300W )にて加熱（独立に温調可能）リモートで温度制御可能温度領域: 室温～250℃ 真空対応推奨界面高さ: 15mm以下(サンプルセルを使う場合は厚さ28mm以下)
注意事項

now loading...

機器名称	ペルチェステージ
仕様等	2個のガスチェンバー中それぞれに100mm x 190mmの銅製ステージを搭載し、ペルチェ(300W )にて加熱/冷却温度領域: 0～100℃ ガスフロー対応（加湿オプション有）推奨界面高さ: 30mm以下(サンプルセルを使う場合は厚さ60mm以下)
注意事項

now loading...

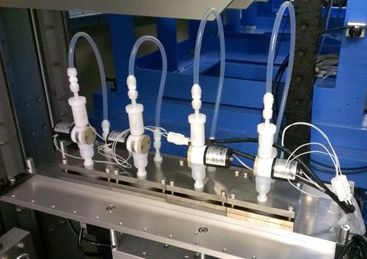

機器名称	固液界面セル（電磁バルブオプション付）
仕様等	3インチ基板(基板厚: 8-10mm程度)に液体を接触させるための試料セルビームの照射面積: 30mm x 50mm 必要な液体の量: 5mL リモート液体注入オプション: 電磁バルブによりリモートで液体注入が可能（時分割測定用）溶媒よってはO-リングを持参する必要あり
注意事項	有機溶媒を使用する場合は事前相談が必要
