BL14 AMATERAS

BL14実験装置＜AMATERAS＞の仕様は 中性子実験装置のページ をご覧下さい。

BL14のSE機器

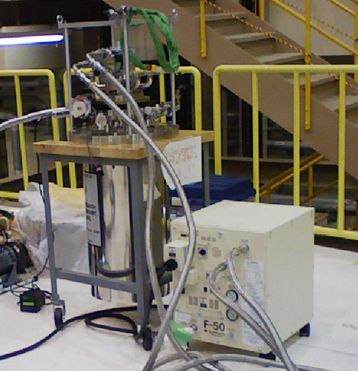

GM冷凍機（トップローディング）
GM冷凍機（ボトムローディング）
試料スティック
縦磁場7T超伝導マグネット
ニオブ高温炉

now loading...
now loading...

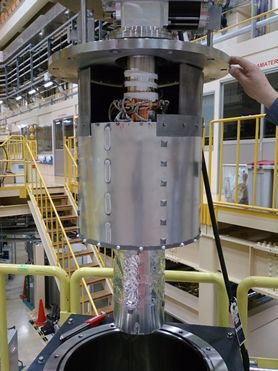

機器名称GM冷凍機
仕様等温度範囲： 5 - 320 K
試料空間： Φ200mm×H90mm
取り付け： 真空槽JIS400フランジ（真空槽設置用OVCなし）
遮蔽材：Cd
その他の仕様： ボトムローディング式、アルミ窓、ωステージ（±175°）
注意事項
now loading...
機器名称低温～高温試料スティック
仕様等CCT-BL14-01用インサート。
温度範囲： 5 - 550 K
安全対策等
注意事項
now loading...
機器名称縦磁場7T超伝導マグネット
仕様等最大磁場：BL14で利用の際は最大磁場に制限があります。詳細は装置グループにお問い合わせください。

ボア径：50mm
温度範囲：2～300K（最低温実績：1.5K＠VTI、シングルショット：1.07K＠VTI）
開口角：±10°（鉛直方向）、330°（水平方向）
取付け：真空層：JIS800フランジ、ゴニオ：700Φ用
その他：・AL窓
　　　　　・ω回転（±180°）
　　　　　・液体Heの継ぎ足しは2日毎（条件により異なる）
　　　　　・機器事前立ち上げには約2日必要
　　　　　・希釈冷凍機インサート使用可

BL運転実績：BL14、BL17、BL18
注意事項
